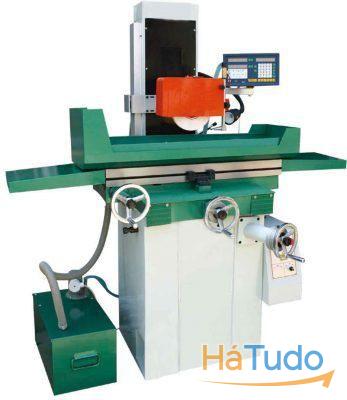

Retificadora Plana M820 Manual

Descrição

Descrição
Retificadora Plana M820 Manual
Características padrão:
* Operação manual de 3 eixos
* Alta rigidez coluna H-frame com centro do eixo para tabela para folga extra sob a roda.
* Reforçada com ferro fundido base fornece a melhor base anti-vibração com maior estabilidade e rigidez
* Motor de eixo de grau V3 para saída poderosa para alcançar padrões de trabalho de precisão e melhor capacidade de retificação.
* Painel de controlo conveniente incluindo todos os botões e interruptores.
* Sistema de leitura digital ? leitura digital de dois eixos (eixo Z e Y)
* O valor de leitura min.digital: 0.001-0.005mm


Especificações principais

Unidades

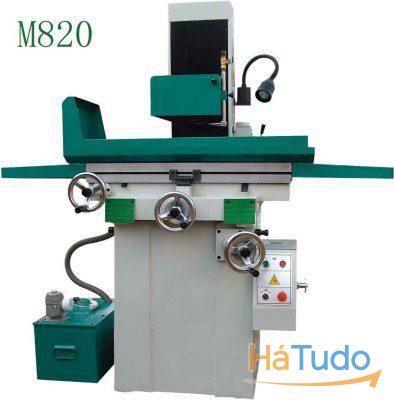

M820


Max.workpiece ser terra (C × L × A)

milímetros

500 × 200 × 320


Máx.
Comprimento de retificação

milímetros

530


Máx.
Largura de retificação

milímetros

220


Distância da superfície da mesa ao centro do eixo

milímetros

490


Caminho de deslizamento


V-tipo trilho com bola de aço


V-tipo trilho com bola de aço

Kg

100


Tabela Tamanho (C × L)

milímetros

480 × 200


Número de T-Slot

Mm × n

12 × 1


Alimentação Cruzada no Volante

milímetros

0,02 / Graduação 2,5 / revolução


Alimentação Vertical no Volante

milímetros

0,01 / Graduação 1,25 / revolução


Tamanho da Roda (diâmetro × largura × diâmetro)

milímetros

200 × 16 × 31,75


Velocidades do fuso

50 Hz

Rpm

2850


Motor do eixo

Kw

1.1


Bomba de refrigeração

Kw

0,4


Mínimo de exibição numérica

milímetros

0,001


Tamanho da Máquina (C × L × A)

milímetros

1680 × 1140 × 1800


Tamanho da Embalagem (C × L × A)

milímetros

1140 × 1630 × 1960
