Descrição
Descrição
Um suporte de aço é sempre usado em conjunto com o corpo correspondente de um sistema de suporte de aço de troca rápida. A versão em prisma do suporte de aço destina-se a aços rotativos redondos (ou barras de mandrilar). Para aproveitar o sistema, a haste de perfuração é presa no suporte de aço e alinhada à altura desejada. Após a reinserção do suporte de aço, a ferramenta de torneamento utilizada retorna imediatamente à altura previamente definida. Consequentemente, eliminando o alinhamento demorado da haste de perfuração no centro do fuso.

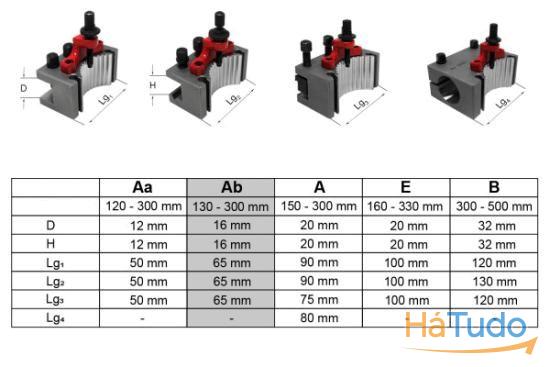

Dados técnicos
Rodar diâmetro:
130 a 300 mm
Diâmetro tensionável:
4 ? 16 mm
Suporte de material de ferramenta de aço:
C45
superfície:
polido
Suporte de aço da dureza:
40 HRC
repetibilidade:
0,01 mm
Com o tamanho Ab, podem ser usados ??aços de torneamento com um diâmetro de até 16 mm. Sobre os parafusos de fixação do aço de giro redondo é fixado. Em seguida, a ferramenta de tornear pode ser ajustada para a altura desejada através do parafuso de ajuste recartilhado. Isso elimina o alinhamento irritante em aplicativos futuros.
A designação do suporte de aço (ABH 1665) é composta pela quantidade de sistema (Ac), o tipo do suporte (H = para ferramentas de torneamento redondas ou hastes de perfuração adequados) e o diâmetro máximo da haste de perfuração (16 milímetros) e o comprimento do suporte (65 mm ) juntos.
Inclui

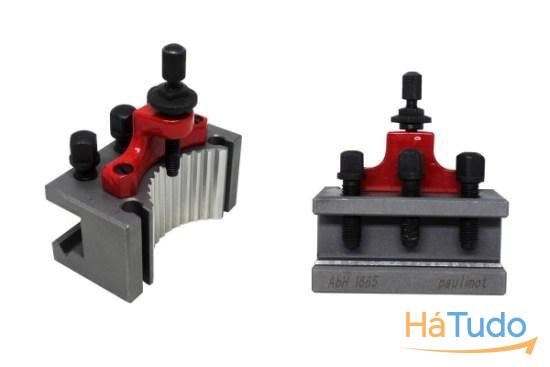

1 x suporte de aço com prisma para sistema ?Multifix?, tamanho Ab
Peso bruto:
0,42 kg
